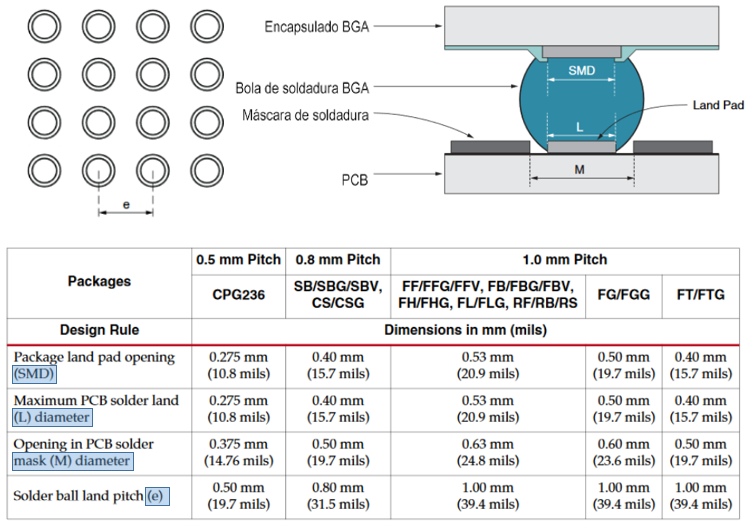

¿A QUÉ EQUIVALE UNA ONZA?

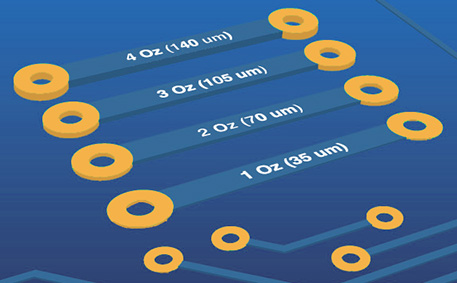

Con frecuencia encontramos muchas publicaciones que hablan de espesores de cobre y lo hacen refiriendose a onzas. Incluso muchos fabricantes utilizan la onza a la hora de hablar del espesor de una pista. Con esta sencilla tabla puedes ver a que equivale una pista de 1 onza (oz).

 ¿CÓMO ES UN MOUNTING HOLE?

No hay que olvidar que la principal razón de añadir un mounting hole (taladro de montaje) en la mayoria de los casos es la de implementar una sujección mecánica en la tarjeta. En otros casos además puede que queramos añadir una conexión de tierra o masa al chasis. Para el segundo caso la solución es obvia pero también debería serlo para el primero, ya que la rigidez mecánica que ofrece un taladro metalizado y con una buena corona donde pueda apoyar la tuerca o arandela es inmensamente superior a la de un simple taladro sin más.

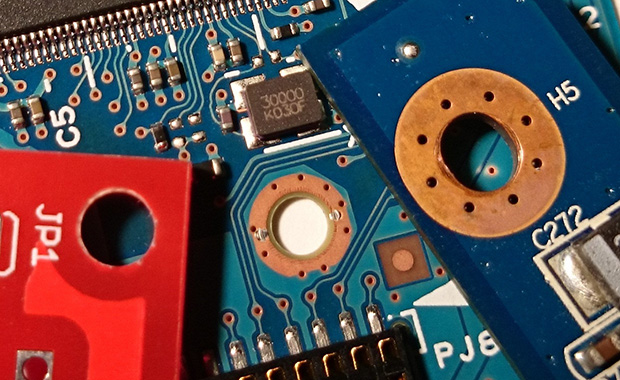

Además de esto es muy recomendable añadir vias en el taladro, (tal como puede verse en la imagen), ya que aumentamos la rigidez mecánica, no corremos el riesgo de que un tornillo demasiado grande se lleve el metalizado del taladro, además en tarjetas RF o de alta velocidad aumentamos el apantallemiento entre capas y por último estamos marcando en pantalla la zona de keepout que será indicada por la corona del pad.

 DISTINTOS TIPOS DE VIAS

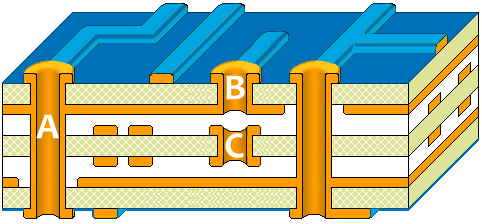

Disponemos de tres tipos de vias:
(A) THRU-HOLE VIA o via pasante, es la que traspasa todas las capas de la tarjeta.
(B) BLIND VIA o via ciega, es la que nace en una capa externa y termina en una interna.
(C) BURIED VIAo via enterrada, es la que nace en una capa interna y finaliza en otra interna.
Hay que tener en cuenta que tanto las vias ciegas como las enterradas no pueden conectarse entre cualquier capa ya que eso dependerá de los cores y prepreg empleados en la construcción.
